一、概述

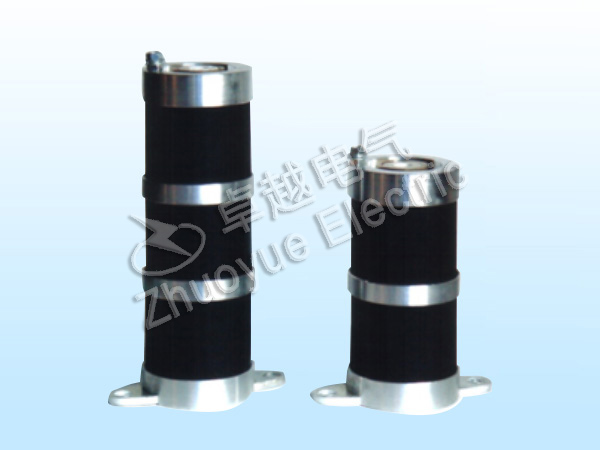

ZYX-Q型消谐器是安装在电磁式电压互感器一次侧中性点与地之间的高容量非线性电阻器，起阻尼与限流作用。可以有效抑制PT铁磁谐振，保护PT以及PT一次侧的高压熔丝不受损坏。
消谐器本体交流电气参数表
序号 | 项 目 | 技 术 指 标 | ||||
ZYX-Q | ZYX-Q(D) | ZYX-Q | ZYX-Q(D) | |||
1 | 消谐器通过AC0.5mA(峰值)电流时的电压及阻值 | RosmAp (V, 峰值/√2) | 180
| 180
| 600
| 600
|
RosmAp(KΩ) | ＞420 | ＞420 | ＞1450 | ＞1450 | ||
2 | 消谐器通过AC 5mA(峰值)电流时的电压及阻值 | RosmAp (V, 峰值/√2) | 550
| 550
| 1600
| 1600
|
RosmAp(KΩ) | ＞120 | ＞120 | ＞400 | ＞400 | ||
3 | 是否限制消谐器 | 不限制 | 限制3kV | 不限制 | 限制5kV | |
4 | 功率 | 800 W | 1000 W | |||
5 | 热容量 | 10分钟500mA | ||||
